搪玻璃塔节标记为：
　　 塔节 ①②-③④⑤⑥
　　 其中：
　　 ①——公称压力，用PN××表示，单位为兆帕（MPa）；
　　 ②——公称直径，用DN××表示，单位为毫米（mm）；
　　 ③——型式，用A或B表示
　　 ④——连接型式，用Ⅰ或Ⅱ表示
　　 ⑤——长度，用L表示，单位为毫米（mm）；
　　 ⑥——标准号，HG/T3127
　　 示例：
　　 公称压力PN0.6MPa，公称直径DN1000mm，高颈法兰联接的A型搪玻璃塔节、长度为2000mm塔节PN0.6DN1000-AⅡL=2000mm HG/T3127
4 技术要求
4.1 搪玻璃塔节的设计、制造、检验及验收应符合HG 2432的要求。
4.2 搪玻璃塔节的形位公差按HG/T2637搪玻璃件几何尺寸检测方法进行检测，其结果应符合表4的规定。

表4 搪玻璃塔节形位公差

5 标牌、出场文件、包装、运输和贮存
5.1 产品标牌按HG2432的有关规定。
5.2
出厂产品应有装箱单、产品合格证，质量证明书。质量证明书至少包括材料的化学成分和力学性能、公称压力、公称直径、主要尺寸和检验报告等内容。
5.3 包装、运输按HG2432的有关规定。
5.4 外露的搪玻璃面必须严格保护。
5.5 产品出厂前应妥善保管，防止雨雪天气及腐蚀性介质侵蚀，一般不允许露天存放。

阀门及其使用方法

阀门是化工厂管道系统的重要组成部分，在化工厂生产过程中起着重要作用。其主要功 能是：接通和截断流通介质；防止介质倒流；调解介质压力、流量；分离、混合或分配介质； 防止介质压力超过规定数值，以***管道或设备安全运行等。阀门投资约占装置配管费用的 30％～50％。选用阀门主要从装置无故障操作和经济两方面考虑。

通常使用的阀门种类很多，即使同一结构的阀门，可按场所不同，分为高温阀、低温阀、 高压阀和低压阀；也可按材质的不同而称做铸钢阀、铸铁阀等。

一、阀门的基本参数

 1.公称通径

公称通径是指阀门与管道连接处通道的名义内径，用 DN 表示。它表示阀门的规格大小。

①除在相关标准中另有规定，字母 DN 后面的数字不代表测量值，也不能用于计算目

②采用 DN 标识系统的那些标准，应给出 DN 与管道元件的尺寸关系，例如 DN／OD 或 DN／ID(0D 为外径，ID 为内径)。

 2.阀门的公称压力

阀门的公称压力是指与阀门的机械强度有关的设计给定压力，用 PN 表示。

3.适用介质

按照阀门材质和结构形式的要求，阀门适用的介质有：

①气体：如空气、氨、石油气、煤气等；

②液体：如油品、水、液氨等；

③含固体介质；

④腐蚀性介质和剧毒介质。

4.试验压力

①强度试验压力：按规定的试验介质，对阀门受压零件的强度进行试验时规定的压力。

②密封试验压力：按规定的试验介质，对阀门进行密封试验时规定的压力。

二、常用阀门结构

1.闸阀

闸阀适用于蒸汽、高温油品及油气等介质，以及开关频繁的部位，不宜用于易结焦的介

质。典型的闸阀结构如图 11-6 所示。闸阀中闸板分为单闸板和双闸板两种，其闸板结构如 图 11-7、8 所示。前者可以用于易结焦的高温介质，后者密封性能较好，适用于蒸汽、油品 和对密封面磨损较大的介质，或开关频繁部位，不宜用于易结焦的介质。

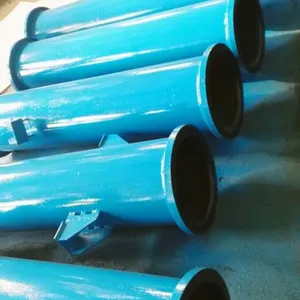

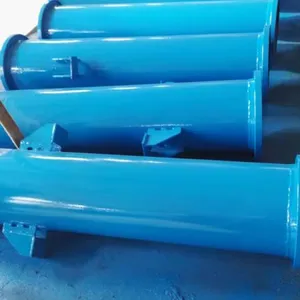

无锡市胜杰化工设备制造有限公司，***：新型片式冷凝器 搪玻璃新型片式冷凝器 搪玻璃管道 搪瓷管道 搪瓷塔节 搪玻璃塔节
